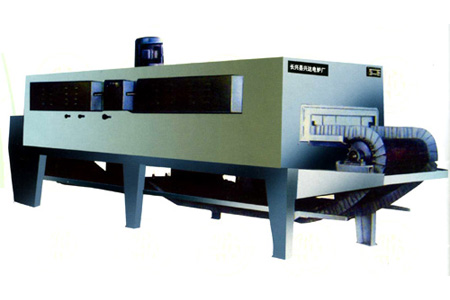

网带式热风循环回火炉

网带式热风循环回火炉适用于各类小型工业零件回火、加热处理等。

网带式热风循环回火炉的设备组成：
由机架、炉衬、电阻丝、导风罩、强循环风扇、输送网带、传动机构及电器控制等部件组成。
1.炉体：
    炉体采用钢板和型钢焊接制作，为炉顶上有盖板，当需要检修清理炉膛时，只需松开上盖与炉体间的联接紧固件并吊离炉盖即可。
2.炉衬：
    炉衬为纤维结构与耐火砖筑成，内层用钢板隔绝，可使炉膛在强对流下仍保持清洁而不致影响处理质量。
3.导风罩：
    导流罩固定安装在炉膛内的上方，电加执棒的外围，便电加热棒与工件隔离以避免发热体对工件的直接辐射。导流罩为波纹形结构，用钢板制造，由于风机的作用，使炉气按导流通道进行循环。
4.加热元件：
    电加热元件的安装为横插式，它从炉子的一侧穿过炉衬插入炉内，内端由瓷棒搁在另一侧炉墙预留位置上，外端用法兰与炉体固定联接。该种电加热棒发热体材料为丝状 0cr25al5 高电阻合金丝。在绕制成圈状后穿在瓷棒上形成一个整体，使用可靠，维护方便，可在热态下实现不停炉更换。
5.强循环风扇：
    炉气循环风机为整体式，从炉子中间顶部插入炉内，风机叶轮处于导风罩内，将罩内被加热空气吸出并吹向工件表面实现对流加热。风叶为轴流式，安装在加长的电机轴上，中间用绝热套隔离。风叶用不锈钢制造。
6.炉门装置：
    炉门封帘由二道门帘组成，用于阻挡外界空气的大量侵入和炉内热空气的过多外流，减少热损失，并可提高气流循环的效果。
7.输送带：
    回火炉输送带可选钢丝网带或链板式输送带。
8.网带传动机构：
    网带传动前支架由履带驱动被动轮，履带拉紧鼓轮及支承架等组成，它安装于加热炉的进口端，在此段网带上表面进行装料、堆放工件。
9.网带托架：
    网带托架安装于炉膛内，用于支承负载网带运行。
